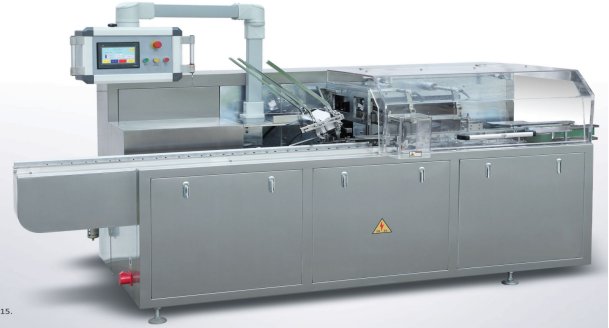

AP-120 臥式裝盒機
1、設備介紹
AP-120 臥式裝盒機是一款多功能全自動裝盒機,具有體積小,重量輕,應用范圍廣,生產效率高,可一機多用等優點。
本機能夠?qū)⒏鞣N規格的物品進行包裝,同時適用于食品包裝,化裝品包裝及相關行業的包裝.使用范圍廣泛,同時根據用戶的不同使用要求,適用于大批量單一品種的生產,同時又可以滿足用戶小批量多品種的生產,裝盒機出口可與各種類型的中盒薄膜包裝設備相匹配。
2、適用范圍
制藥行業：藥板、口服液、安瓶、西林瓶、袋裝顆粒、貼膏、軟膏、氣霧劑等；
食品行業：雪糕、蛋卷、面包、袋裝咖啡、調料包、奶粉等；
日化行業：牙膏、香皂、化妝品、面膜、面霜、唇膏、蚊香等；
五金電器：軸承、燈泡、開關、插座、繼電器、充電器等；
汽配行業：火花塞、濾清器、活塞環、汽車燈泡、汽車電器等；
塑料行業：保鮮膜、塑料制品等；
文娛行業：筆、訂書機、印泥、撲克牌、拼圖、玩具、工藝品等；
生活用紙：紙面巾、衛生巾、護墊、化妝棉等；

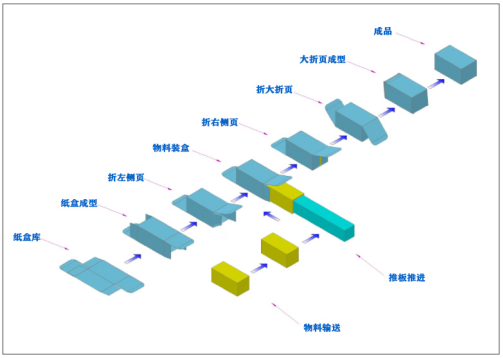

裝盒流程如圖所示，設備采用吸盤真空吸取并展開紙盒，間歇輸送機構，及推入式裝盒原理完成產品自動裝盒，具體動作可參照銷售部提供的實地生產視頻。
3、主要結構特征
1、包裝形式：采用自動送料、開盒、入盒、打批號、封盒、剔廢等的包裝形式，結構緊湊合理；
2、操作簡單：采用伺服/步進電機和觸摸屏、PLC可編程控制系統，人機界面顯示操作更清晰簡便，自動化程度高，更具 人性化；
3、磨損保護：本機機架與機板有足夠的強度和剛度,機架內裝有本機的主驅動電機和離合制動器,機板上裝有各傳動系統,扭矩過載保護器可以在超負荷的情況下實現主驅動電機和各傳動部分脫開,以保護機器零件不受損壞.
4、更換產品方便：更換規格無需更換模具，只需調節即可實現；
5、采用光電眼自動檢測跟蹤系統，空包不下盒，最大限度地節約了包裝材料；
6、本機使用的吸盤真空是用ZL112真空發生器(SMC),自動真空取盒，大角度開盒，保證盒子的打開精度；
7、可與鋁塑包裝機、枕式包裝機、三維包裝機、瓶裝線、灌裝機、貼標機、噴碼機、在線稱量儀、其它生產線等設備實現聯動生產
8、可根據客戶要求，設計各種自動下料器和入盒系統；
9、可根據客戶要求選配熱熔膠機采用熱熔膠噴膠封盒和機械刷膠封盒。
10、安全性高：無產品——不下盒，整機自動停機及發出聲音報警。
有產品——無紙盒/紙盒不成型，整機自動停機及發出聲音報警。
紙盒料架工位
采用PLC自動控制系統、變頻調速，能在規定范圍內實現多種規格裝盒調整且不需要更換零配件。

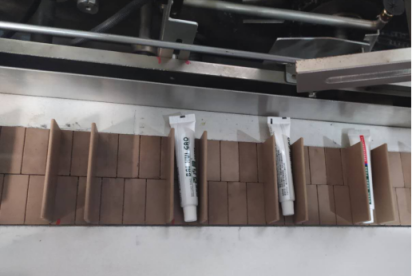

產品輸送帶工位
輸送帶將產品輸送至裝盒工位，輸送帶既可實現一定范圍內多種規格調節，也可根據產品尺寸量身定制。

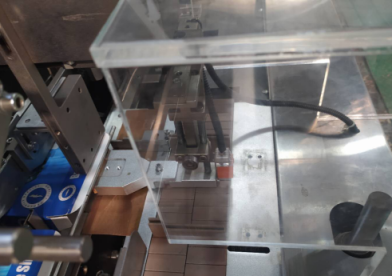

推料工位
將產品和說明書推入紙盒，之后由插舌機構完成插舌。后面相應機構完成廢品的剔除過程。
4、主要參數
|
序號 |
項目 |
參數 |
備注 |
|
1. |
裝盒速度/產量 |
10-100盒/分鐘 |
|
|
2. |
機器外型尺寸 |
3300×1550×1560 |
長×寬×高 |
|
3. |
紙盒尺寸范圍 |
最小50×50×15mm |
A×B×C |
|
最大150×120×70mm |
A×B×C |
||
|
4. |
紙盒材質要求 |
白卡250-350g/m2 灰卡300-400g/ m2 |
|
|
5. |
壓縮空氣壓力、耗氣量 |
≥0.6Mpa、20m3/h |
|
|
6. |
電機功率 |
1.5KW |
|
|
7. |
主電機功率 |
1.5KW |
|
|
8. |
整機重量 |
約1000Kg |
|
|
9. |
電源類型 |
二相三線220V 50Hz |
|
|
10. |
機器噪音 |
≤80dB |
|
|
11. |
日產量 |
60盒/分鐘計量，一個小時（60×60/分鐘=3600盒/小時）每天按工作10小時計算，一天的產量為36,000盒成品
|
|
5、主要配置
|
序號 |
類型 |
名稱 |
數量/個 |
品牌 |
備注 |
|
1 |
電控 |
PLC |
1 |
臺達 |
臺灣 |
|
2 |
人機界面 |
1 |
臺達 |
臺灣 |
|
|
3 |
變頻器 |
1 |
臺達 |
臺灣 |
|
|
4 |
斷路器3P |
1 |
施耐德 |
法國 |
|
|
5 |
斷路器1P |
1 |
施耐德 |
法國 |
|
|
|
接觸器 |
1 |
施耐德 |
法國 |
|
|
6 |
中間繼電器 |
2 |
歐姆龍 |
日本 |
|
|
7 |
中繼模組 |
4 |
歐姆龍 |
日本 |
|
|
8 |
開關電源 |
1 |
臺達 |
臺灣 |
|
|
9 |
光電開關 |
4 |
歐姆龍 |
日本 |
|
|
10 |
接近開關 |
3 |
歐姆龍 |
日本 |
|
|
11 |
電源切斷開關 |
1 |
長江 |
中國 |
|
|
12 |
急停按鈕 |
1 |
施耐德 |
法國 |
|
|
13 |
開關按鈕 |
1 |
施耐德 |
法國 |
|
|
14 |
開關按鈕 |
1 |
施耐德 |
法國 |
|
|
15 |
開關按鈕 |
1 |
施耐德 |
法國 |
|
|
16 |
編碼器 |
1 |
歐姆龍 |
日本 |
|
|
18 |
氣動 |
電磁閥 |
4 |
亞德客 |
臺灣 |
|
19 |
真空發生器 |
2 |
BK |
臺灣 |
|
|
20 |
調壓閥 |
1 |
亞德客 |
臺灣 |
|
|
21 |
|
電機 |
1 |
歐邁特 |
中國 |
|
22 |
|
直線滑軌 |
|
上銀 |
臺灣 |
|
23 |
|
軸承 |
|
哈爾濱 |
中國 |
